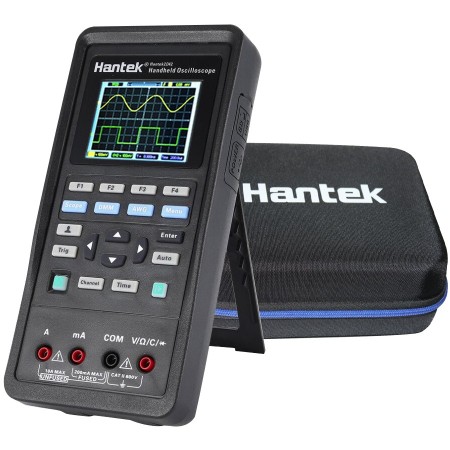

Pequeño fácil de usar con una sola mano, interfaz de carga tipo C y comunicación a la PC por este mismo puerto con 2 horas de carga te permite trabajar un día completo, pantalla LCD en color de alta definición clara, diseño de teclado minimalista simplifica la operación

Cuenta con un soporte de suspensión diseñado para soportar el ajuste de múltiples ángulos permitiendo ser usado de forma vertical, este es un dispositivo pequeño y transportable.

Interfaz tipo USB- C para la alimentación que sirve también para compartir datos a la PC.

Con 2 horas de carga te permite trabajar un día completo. La pantalla LCD a color es de alta definición, con un diseño de teclado minimalista que simplifica la operación de forma intuitiva para su uso.

Función de generador de forma de onda: salida sinusoidal, cuadrada, triangular, trapezoidal y otras formas de onda.

Características

• Osciloscopio +  Multímetro + Generador de funciones:  Este osciloscopio posee tres funciones principales para realizar pruebas de todo tipo.  Es un producto ideal para todos los técnicos o principiantes que necesiten hacer pruebas y ver una representación gráfica de las señales eléctricas.
• Control de carga inteligente :  sus baterías de litio se pueden recargar mediante una interfaz USB C de alta corriente-5V / 2A o en una PC. Permite ser usado mientras se carga, lo que lo hace muy conveniente y práctico.
• Diseño de potencia ultrabaja :  interfaz de carga tipo C, después de cada recarga de 2 horas, el dispositivo se puede utilizar de forma continua durante un día completo o en espera más de dos meses.
• Fuente de alimentación dos baterías tipo 18650 reemplazables.
• Prueba AUTO de una tecla:  herramienta sencilla con funciones fáciles de usar, esencial para principiantes.
• Tamaño pequeño: gracias a su práctico tamaño puede ser usado con una sola mano, diseño del soporte de suspensión de 45 grados le proporciona una estación de trabajo en cualquier lugar y en cualquier momento.
• Gracias a su pantalla la lectura es fácil y cómoda para hacer comparaciones rápidas de dos grupos de formas de onda de referencia + 6 grupos de almacenamiento de formas de onda.
• Función de voltímetro digital:  medición automática de frecuencia y amplitud.
• Su función de medición del cursor admite la medición manual de tiempo y voltaje, y mide las formas de onda requeridas con precisión
• Pantalla LCD en color :  las líneas definidas y suaves hacen que las formas de onda sean claras y sin distorsiones cuando se amplían.
• El diseño de teclado minimalista simplifica el funcionamiento, cómodo de usar
• Carcasa resistente y de buen diseño.
• Función de autocalibración :  libre de desviación de nivel después de mucho tiempo sin usar.
• Función de multímetro universal:  voltaje, corriente, resistencia, diodo, condensador, prueba de encendido y apagado;
• Función de ayuda de video: escanee el código en la parte posterior de la máquina para obtener ayuda del curso de video

Sofware

Sistema operativo: Windows 7, Windows 8, Windows 10, Windows NT, Windows 2000, Windows XP, VISTA

 LINK DE DESCARGA DEL SOFTWARE DE LA PAGINA OFICIAL DE HANTEK

Especificaicones

• Modelo: Hantek2D42
• Ancho de banda:  40MHz
• Funciones: Ociloscopio / Multimetro / Generador de funciones

Modo Generador de formas AWG (Arbitrary Waveform Generator)

• Frecuencia seno: 1Hz-25MHz
• Frecuencia cuadrada: 1Hz-10MHz
• Frecuencia rampa: 1Hz -1MHz
• Frecuencia Exp: 1Hz - 5MHz
• Muestreo: 250MSa/s
• Amplitud:  2.5Vpp(50Ω) 5Vpp(Alta impedancia)
• Resolucion de frecuencia: 0.10%
• Canales:  1 Canal de salida
• Profundidad Forma de onda: 512Sa
• Vertical  Resolution: 12 bit
• Inpendancia de salida: 50 Ω

Osciloscopio

Horizontal

• Rango de frecuencia de muestreo: 250MSa/s(Single-channel), 125MSa/s(Dual-channel)
• Longitud de registro: Max. 6K para monocanal; 3K muestras por canal dual
• Rango SEC / DIV:  5ns / div ~ 500s / div 1, 2, 5 secuencia

Vertical

• Convertidor A / D: Resolución de 8 bits, cada canal muestreado simultáneamente
• Rango de VOLTIOS / DIV: 10mV / div ~ 10V / divat entrada BNC
• Límite de ancho de banda, típico: 20 MHz
• Respuesta de baja frecuencia (-3db): ≤10Hz en BNC
• Tiempo de subida en BNC: ≤5ns
• Precisión de ganancia de CC: ± 3% para el modo de adquisición normal o promedio, 10 V / div a 10 mV / div
• Nota: Ancho de banda reducido a 6MHz cuando se usa una sonda 1X.

Adquisición

• Modos de adquisición:  Normal

Desencadenar

• Tipo: Borde
• Modo: Automático, Normal, sencillo
• Nivel: ± 4 divisiones desde el centro de la pantalla
• Precisión del nivel de disparo: 0.2div × voltios / div dentro de ± 4 divisiones desde el centro de la pantalla
• Pendiente: Subiendo, bajando, subiendo y bajando
• Fuente: CH1 / CH2

Entrada

• Acoplamiento: CC, CA o GND
• Impedancia de entrada / DC acoplado: 25pF ± 3 pF, 1MΩ ± 2%
• Atenuación de la sonda: 1X, 10X
• Factores de atenuación de sonda admitidos: 1X, 10X, 100X, 1000X
• Voltaje de entrada máximo: 150 V RMS

Medición

• Cursor: Diferencia de voltaje entre cursores: △ V Diferencia de tiempo entre cursores: △ T
• Medidas automáticas: Frecuencia, amplitud

Multimetro

Voltaje DC

• Rango: 400,00mV - 4.000V - 40,00V - 400,0V - 600,0 V
• Exactitud: 400,00 mv hasta  400,0v ± (0,8% + 5) -  600,0v ± (1% + 2)
• Resolución: 100uV - 1mV - 10mV - 100 mV - 1V
• Protección de sobrecarga: 400 mV: 250 V, otros: 600 Vrms.

Voltaje de corriente alterna

• Rango: 4.000V - 40.00V - 400V - 400,0V - 600,0V
• Exactitud: 4.000 mv hasta  400,0v ± (1,2% + 5) -  600,0v ± (1.5% + 5)
• Frecuencia: 40Hz ~ 400Hz;
• Frecuencia de 400V y 600V: 40Hz ~ 100Hz

Corriente continua

• Rango: 40.00mA -  200.00mA - 4.000A - 10.000A
• Resolución: 10uA - 100uA - 1mA -10 mA.
• Exactitud: ± (1% +2) - ± (1.5% + 2) - ±(1.8% + 2) - ± (3% + 2)
• Protección de sobrecarga: Fusible autorregenerable: 200mA / 250V, rango 4A y 10A sin fusible.

Corriente alterna

• Rango: 40.00mA - 400.00mA -  4.000A - 10.000A
• Resolución: 10uA -100uA - 1mA -10 mA.
• Exactitud: ± (1,3% +2) - ± (1.8% + 2) - ±(2% + 3) - ± (3% + 5)
• Frecuencia: 40Hz ~ 400Hz;
• Fusible autorregenerable: 200mA / 250V, rango 4A y 10A sin fusible.

Resistencia

• Rango: 400.0Ω - 4.000KΩ - 60.00KΩ - 400.0KΩ - 4.000MΩ - 40.00MΩ
• Resolución: 0,1 Ω - 1Ω - 10Ω - 100Ω - 1KΩ - 10-KΩ
• Exactitud:   400.0Ω ± (1% + 3) - de 4.000KΩ a 4.000MΩ  ± (1,2% + 5)  - 40.00MΩ ± (1,5% ± 3)
• Protección de sobrecarga: 220 Vrms

Capacidad

• Rango: 40,00nF -400,0nF - 4.000uF - 40.00uF - 100.0uF
• Resolución: 10pF - 100pF - 1nF - 10nF -100nF
• Exactitud:  ± (3% + 5)
• Protección de sobrecarga: 220 Vrms

Diodo

• Rango: 0 V ~ 1,0 V

Encendido apagado

• Rango: <50Ω

Especificaciones generales

Monitor

• Tipo de visualización: TFT de 2,8 pulgadas y 64 K colores
• Resolución de pantalla: 320 píxeles horizontales por 240 verticales
• Contraste de pantalla: Ajustable

Fuente de alimentación

• Voltaje de suministro: 100V-240VAC, 50Hz-60Hz; ENTRADA DC: 5VDC, 2A
• El consumo de energía: <2,5 W
• Fusible: T, 3A
• Batería: 2 pilas 18650

Temperatura almacenamiento y funcionamiento

• Temperatura de funcionamiento: 0 ~ 50 ° C (32 ~ 122 ° F)
• Temperatura de almacenamiento: -40 ~ + 71 ° C (-40 ~ 159,8 ° F)
• Humedad: ≤ + 104 ℉ (≤ + 40 ° C): ≤90% de humedad relativa  106 ℉ ~ 122 ℉ (+ 41 ° C ~ 50 ° C): ≤60% de humedad relativa
• Método de enfriamiento: convencional
• Altitud:  Operando y No operativo 3.000 m (10.000 pies)

Choque mecánico

• Vibración aleatoria:  0,31 g RMS de 50 Hz a 500 Hz, 10 minutos en cada eje
• No operativo: 2,46 g RMS de 5 Hz a 500 Hz, 10 minutos en cada eje
• Operando: 50 g, 11 ms, medio seno

Dimensiones

• Dimensiones: 199 x 98x 40 mm (largo x ancho x alto)
• Peso:624g

La compra incluye

• Osciloscopio 1 Hantek2D42
• Punta osciloscopio PP-80B
• Cable USB a USBC
• Cable  de prueba Multimetro
• cable cocodrilo a BNC
• 2 Pilas 18650
• Estuche
