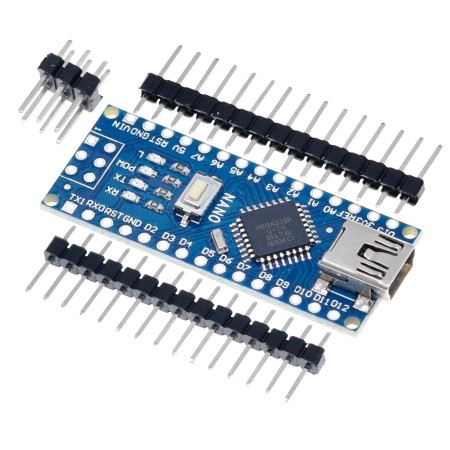

Arduino Nano V3 Atmega328 Chipset CH340
El Arduino Nano es una pequeña y completa placa basada en el ATmega328 que se usa conectándola a una protoboard.
Características
El Arduino Nano CH340 es una pequeña y completa placa basada en el ATmega328P, el mismo microcontrolador del Arduino Uno. Diseñado para trabajar montado en un Protoboard. Tiene más o menos la misma funcionalidad que el Arduino Uno, pero con una presentación diferente. No posee conector para alimentación externa, y funciona con un cable USB Mini-B. Este modelo de Nano utiliza el chip CH340 para la comunicación usb-serial con la PC.
Su diseño fue elaborado por la empresa Gravitech.
Este articulo es ARDUINO COMPATIBLE.
Chipset de comunicación usb CH340.
ESPECIFICACIONES TÉCNICAS
- Microcontrolador: ATmega328P
- Chip USB: CH340
- Voltaje de Alimentación: 7V -12V DC
- Voltaje de I/O: 5V
- Pines Digitales I/O: 14 (6 PWM)
- Entradas Analógicas: 8
- Corriente máx. entrada/salida: 40mA
- Memoria FLASH: 32KB (2KB usados por el Bootloader)
- Memoria SRAM: 2KB
- Memoria EEPROM: 1KB
- Frecuencia de Reloj: 16 MHz
- Dimensiones: 18.5 mm x 43.2 mm
FUNCIONALIDADES PRINCIPALES
- RESET automático al subir un sketch
- LED azul (POW) en placa para indicar el encendido
- LED Verder (TX), Rojo (RX) y Naranja (L)
- Regulador de voltaje (5V) en placa
- Conector mini-B USB para programación y comunicación serial integrado en placa
- Conector ICSP para programación
- Pines con espaciado de 0.1” DIP para insertarlo directamente sobre un protoboard
- Pulsador de RESET en placa
- El Bootloader integrado permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo
INSTRUCCIONES DE INSTALACIÓN
- Descargar el driver: Driver CH430G. Extraerlo.
- El programa de instalación preguntará si instala el archivo CH341SER.INF. Dar click a instalar.
- Un mensaje de Windows preguntará si se instaló correctamente, dar click en OK.
- Conectar el Arduino Nano CH340.
- Desde el "Administrador de Dispositivos" de Windows debe aparecer: USB-SERIAL CH340 (COMXX)
LINKS
La compra incluye
- Arduino nano con chipset CH340
- Tira de pines
- Ancho
- 1.85
- Microcontrolador
- Atmel ATmega328
- Memoria flash
- 32 KB de los cuales 2 KB son usados por el bootloader
- Entradas analógicas
- 8
- Tensión de operación (nivel lógico)
- 5 V
- Tensión de entradas (límites)
- 6-20 V
- SRAM
- 2 KB
- EEPROM
- 1 KB
- Frecuencia del reloj
- 16 MHz
- Alto
- 4.32
