Superficie aerodinámica, el efecto de disipación de calor es excelente y la potencia de salida es mayor (la potencia puede ser de hasta 1200 W cuando se agregan una entrada de 48 V y un cooler).

El tablero de aislamiento del tubo de alimentación principal está hecho de alúmina de alto grado, y la conductividad térmica es 10 veces mayor que la de las almohadillas de aislamiento normales.

Anillo magnético de hierro, silicio, aluminio de gran tamaño, que utiliza 3 1.2 líneas de envoltura de esmalte de cobre puro, bajo calor y alta eficiencia.

La protección contra bajo voltaje es ajustable, que puede proteger eficazmente varias baterías y también puede usarse para células solares.

Tres indicadores: subtensión, sobrecorriente, indicación de potencia.

Tanto la entrada como la salida utilizan condensadores de alta frecuencia, ondulación de salida baja, baja generación de calor y larga vida útil.

Este módulo DC-DC de 1200w es de alta potencia, eficiente y estable.

El microprocesador instalado te permite establecer los parámetros deseados de manera rápida y precisa.

Aplicaciones

• Una fuente de alimentación versátil
• Puede usarse como fuente de alimentación del vehículo para su portátil o productos digitales.
• Regulador de panel solar.
• Carga para baterías de litio.
• Conducción de luces LED de alta potencia.

Modo de uso

Regulación de voltaje:

Cuando se conecta la fuente de alimentación, use un destornillador de punta plana para ajustar el potenciómetro de terminal de salida "V-ADJ" para aumentar gire en sentido de las agujas del reloj. Debido a que la capacidad del capacitor de salida es grande, cuando la tensión alta se ajusta a una tensión baja, la reacción será más lenta.

Regulación actual:

Ajuste el potenciómetro "CC A-ADJ" en el sentido contrario a las agujas del reloj durante aproximadamente 30 giros, para que esta salida quede en el mínimo, conecte la carga, como la batería del LED, y ajuste el potenciómetro "CC A-ADJ" en el sentido de las agujas del reloj a la corriente que necesite.

Para cargar la batería, después de descargarla, se conecta a la salida y ajusta el CC A-ADJ a la corriente que necesita. Al cargar, asegúrese de usar la batería descargada para ajustar la batería.

Ajuste de protección batería baja:

La protección de batería baja es principalmente para evitar la descarga excesiva de la batería cuando la alimentación de entrada es la misma batería.

El voltaje de la batería es demasiado bajo para dañar el módulo de alimentación y la batería. Cuando la entrada es una fuente de alimentación de conmutación, también se debe configurar la protección de bajo voltaje.

Método 1: Por ejemplo, establezca una protección de batería baja de 12 V. Conecte una tensión de 11 V al terminal de entrada del módulo de alimentación. Use un destornillador de punta plana para ajustar RV1 (el valor de la tensión de protección en el sentido de las agujas del reloj aumenta, la tensión de protección en el sentido contrario a las agujas del reloj se baja) hasta que la lámpara UVLO esté encendida. En este momento, la tensión de protección de batería baja es de 11 V. Cuando el voltaje cae a 11 V, el módulo de potencia no se eleva (el voltaje de entrada es igual al voltaje de salida). Solo después de que el voltaje de entrada sea superior a 11 V, la fuente de alimentación comienza a reanudarse.

Método 2: Introduzca la batería o cambie la fuente de alimentación. Si la lámpara UVLO de la placa está apagada, ajuste el potenciómetro RV1 en el sentido de las agujas del reloj, ilumine la lámpara UVLO y luego gírela en el sentido de las agujas del reloj dos veces. Si la lámpara UVLO está encendida, gire el potenciómetro RV1 en sentido contrario a las agujas del reloj, apague la lámpara UVLO y luego gírela dos vueltas. (Adaptarse a tensión 10 V-45 V)

Especificaciones

• Módulo: Step up de impulso no aislado (BOOST)
• Voltaje de entrada: DC10-60 V
• Corriente de entrada: 20A (MAX sin cooler) 25A (MAX con enfriamiento del cooler y voltaje de entrada a 12-24 V)
• Corriente de funcionamiento estática: 15 mA (12 V paso a 20 V, el voltaje de salida más alto aumentará la corriente)
• Voltaje de salida: 12-83 V continuo ajustable
• Corriente de salida: 15A MAX
• Potencia de salida: = voltaje de entrada x 10A
• Rango de corriente constante: 0.5-18A (+/- 0.3 A)
• Entrada anti-reversa: Sí (150A de potencia MOS anti-anti)
• Protección de batería baja: Sí (9-50 V ajustable)
• Temperatura de funcionamiento: -40 ~ +85 grados
• Frecuencia de funcionamiento: 150 KHz
• Eficiencia de conversión: 92% ~ 97%
• Protección de sobrecorriente de entrada: Sí (si la entrada de más de 25A activará la protección automática, la potencia de salida no aumenta)
• Protección contra cortocircuitos: Sí (fusible de entrada 30A) doble protección contra cortocircuitos.
• Entrada de protección contra polaridad inversa: Sí (polaridad anti reversa del tubo MOS de potencia de 150 A)
• Tamaño del módulo: Longitud 130 mm Ancho 52 mm Altura 53 mm
• Peso del módulo: 300 gramos

La compra incluye:

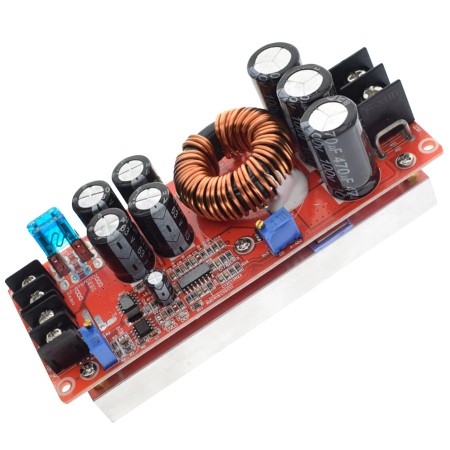

• Regulador de voltaje Step Up hasta 83 V 15A 1200 W
