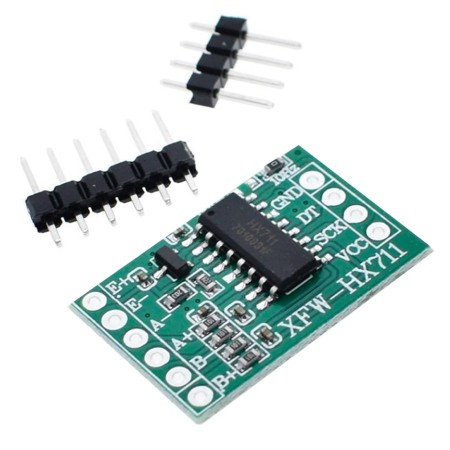

Modulo Amplificador Hx711 Para Celda De Carga
- Módulo HX711 Transmisor de celda de carga
- El HX711, permite obtener lectura confiables y con buena precisión.
- Este módulo es una interfaz entre las celdas de carga y el microcontrolador
- Permite poder leer el peso de manera sencilla.
- Internamente se encarga de la lectura del puente wheatstone formado por la celda de carga, convirtiendo la lectura analógica a digital con su conversor A/A interno de 24 bits.
- Se comunica con el microcontrolador mediante 2 pines (Clock y Data) de forma serial.
- Utilizado en procesos industriales, sistemas de medición automatizada, industria médica.
Este módulo permite trabajar con el circuito integrado HX711, que facilita la interfaz con celdas de carga para medir peso / fuerza. Al conectar el amplificador al microcontrolador es posible medir los cambios en la resistencia de la celda de carga y con algunas calibraciones y cálculos, es posible obtener medidas bastante precisas.
Esto es ideal para crear tu propia báscula en aplicaciones industriales, realizar sistemas de control de inventario, sistemas de detección de presencia, sistemas de medición automatizada, industria médica., etc.
El HX711 usa una interfaz de 2 hilos para realizar la comunicación. Para esto es posible utilizar 2 pines de I/O de cualquier microcontrolador. En cuanto al software, ya hay varias librerías que permiten realizar la interfaz de este dispositivo con plataformas populares como Arduino.
Las celdas de carga utilizan un puente wheatstone que requiere de 4 conexiones con el HX711, los colores utilizados habitualmente son Rojo, Negro, Blanco, Verde y Amarillo. Cada color corresponde a una señal como se muestra a continuación:
- Rojo: Voltaje de excitación +, E+, VCC
- Negro: Voltaje de excitación -, E-, GND
- Blanco: Amplificador +, Señal +, A+
- Verde: Amplificador -, Señal -, A-
Especificaciones técnicas
- Voltaje de alimentación: 2.7 V - 5 V
- Corriente de operación: < 1.5 mA
- Corriente en espera: <1 uA
- Digitalización completa en el chip HX711
- Conexión a protoboard o tarjeta con header estándar
- 2 canales diferenciales de entrada
- Interfaz de salida digital serial
- Con orificios para sujetar
- Con header de 10 pines
- Regulador integrado en chip para fuente analógica
- Operación seleccionable: 80 y 10 muestras por segundo
- Funciona con Arduino, Microcontroladores PIC y de otras marcas
- Dimensiones: 34 mm X 20 mm
- Modelo: HX711
La compra incluye
- Modulo Amplificador Hx711 Para Celda De Carga
- Pines macho
