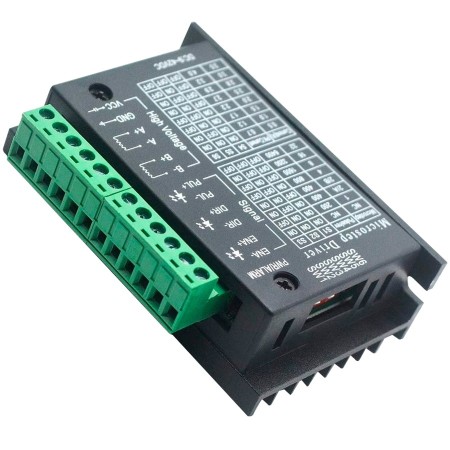

Controlador driver motor paso a paso 9 a 42V 4A TB6600
Este controlador de motores paso a paso bipolares está basado en el chip TB6600 y permite controlar motores de hasta 3.5A por canal (4A max). Este driver tiene limitación de corriente ajustable, protección contra sobre corriente y 7 resoluciones diferentes de microstepping.
El TB6600 es un controlador profesional para motores paso a paso bipolares. Es compatible con microcontroladores como Arduino y otros que puedan generar señales de pulsos de 5V. El TB6600 soporta una gran variedad de voltajes de entrada de 9 a 42V DC. Es capaz de proporcionar hasta 3.5A de corriente de forma continuada y 4A de pico por cortos periodos de tiempo. De esta forma puede controlar una gran variedad de motores.
Ampliamente utilizado en las máquinas de grabado, máquinas CNC, maquinaria de embalaje y otros equipos. Motores NEMA17, NEMA23, NEMA24 y NEMA34 funcionan a la perfección con este controlador.
El controlador soporta el control de dirección y de paso como en todos los controladores de éste tipo. También puede configurarse para microstepping mediante unos microinterruptores incluidos. Hay 7 valores posibles: 1, 2 / A, 2 / B, 4, 8, 16 y 32 además de 8 posiciones para el ajuste de corriente: 0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A y 3.5A. Todas las señales están protegidas internamente mediante optoacopladores de alta velocidad para evitar interferencias y mejorar el aislamiento del circuito de control. Viene ensamblado en una caja de metal para una medir refrigeración.
Caracteristicas
- Modo seleccionable de micro paso (1/1, 1/2, 1/4, 1/8, 1/16 paso).
- Fuente de alimentación sencilla.
- Control de corriente (en 8 pasos de 0,2 A a 5 A).
- Fuente de aliemntación: 12 ~ 42V DC
- Entradas aisladas ópticamente
- Protección contra sobre voltaje, bajo voltaje, sobrecorriente y cortocircuitos.
- Alta velocidad de partida.
- Torque de alta velocidad.
- Carcasa de plastico negro resistente y disipador de calor de aluminio negro.
- Orificios de montaje sobre el disipador de calor para el montaje de la unidad en paneles de la máquina.
Especificaciones Tecnicas
- Voltaje de entrada DC: 8 ~ 50V (Voltaje operativo: 12V – 42V)
- Corriente de entrada de 1 a 5 A
- Corriente de salida: IOUT= 5.0 A (Valor nominal máximo absolutos, pico, de 100 ms) IOUT= 5.0 A (Valor nominal máximo absolutos, pico, de 100 ms)
- Temperatura de funcionamiento: -10 to 45 ℃
- Temperatura de almacenamiento: -40 ℃ to 70 ℃
Tutoriales
Tutorial de Uso del Módulo TB6600
Links
La compra incluye
Driver TB-6600
- Ancho
- 7.2cm
- Profundidad
- 9.6cm
- Peso
- 130g
- Voltaje de operación
- 12V – 42V
- Alto
- 2.8cm
