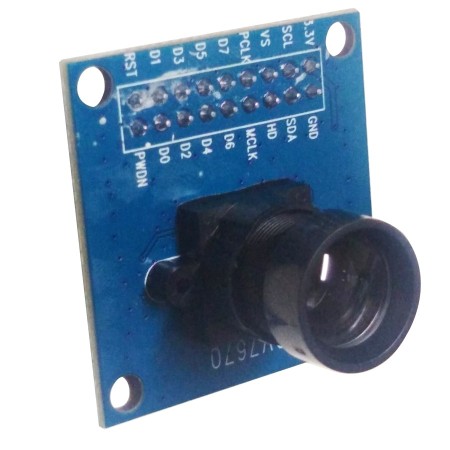

Módulo cámara OV7670
El módulo de cámara OV7670 se caracteriza por ser económico y por su amplia gama de funcionalidades en un dispositivo tan pequeño, con el cual se pueden llevar a cabo la captura de toda clase de imágenes a una resolución de muy buena calidad.
Módulo cámara OV7670
Este módulo posee un sensor de imagen CMOS VGA OV7670, capaz de trabajar a un máximo de 30 fps (cuadros por segundo) a una resolución de 640x480 pixeles (0.3MPx). Es un SoC (sistema en chip) por lo que es capaz de realizar procesamiento de imágenes, como: control de exposición, gamma, balance de blancos, saturación de color, control de tono (hue). Estos parámetros son configurables mediante la interface SCCB (Bus de Control de Cámara Serial). El sensor incluye filtros propios de eliminación de ruido eléctrico, fixed pattern noise (FPN), smearing, blooming, etc.
Funcionalidades
- Alta sensibilidad en ambientes de poca iluminación.
- Bajo voltaje, adecuado para aplicaciones portátiles
- Formatos de imagen: VGA, CIF (hasta CIF 40x30)
- VarioPixel, usado para sub-samplig.
- Funciones automáticas: Control automático de exposición (AEC), Control Automático de ganancia (AGC), Balance automático de blancos (AWB), Filtro pasa banda automatico (ABF), Calibración automática de nivel de negro (ABLC).
- Parámetros configurables: Saturación de color, Tono (hue), gamma, sharpness (mejora de bordes) y anto-blooming.
- Compatible con luz LED y strobe
- Soporta escalamiento
- Corrección de sombra de lente.
- Auto-detección de Flicker (50/60 Hz)
- Auto-ajustes de nivel de saturación (UV)
Especificaciones
|
Voltaje de Operación |
3.3V DC |
|
Consumo de energía |
60mW/15fpsVGAYUV |
|
Corriente Sleep |
<20μA |
|
Cámara |
OV7670 |
|
Transmisión de datos en paralelo |
(8 bits) |
|
Lente óptico |
1/6” |
|
Ángulo de visión (FOV) |
25º |
|
Resolución |
640x480 VGA |
|
Sensibilidad |
1.3V / (Lux-sec) |
|
Ratio Señal-Ruido (SNR) |
46 dB |
|
Rango Dinámico |
52 dB |
|
Modo de vista |
Progresivo |
|
Lente de alta calidad |
F1.8/6mm |
|
Máximo refresco de cuadro |
30 fps VGA |
|
Exposición electrónica |
1 a 510 filas |
|
Cobertura de pixel |
3.6μm x 3.6μm |
|
Formatos de Salida |
Raw RGB (8 digit), RGB (GRB 4:2:2, RGB 565/555/444), YUV (4:2:2) y YCbCr (4:2:2) |
|
Necesita una frecuencia |
de 8MHz |
LINKS
- Datasheet OV7670
- Esquematico
- Pines
- Appnote OV7670
- Tutorial Arduino
- Tutorial
- Libreria para enviar los datos con Arduino a la PC (serial)
- Libreria Framegrabber
- Libreria para enviar imagenes a la PC
- Libreria para Arduino MEGA muestra la imagen en una pantalla TFT
La compra incluye:
• Un módulo de cámara OV7670
- Ancho
- 3.5 cm
- Profundidad
- 3.5 cm
- Voltaje de operación
- 3.3 v
- Alto
- 3.5 cm
