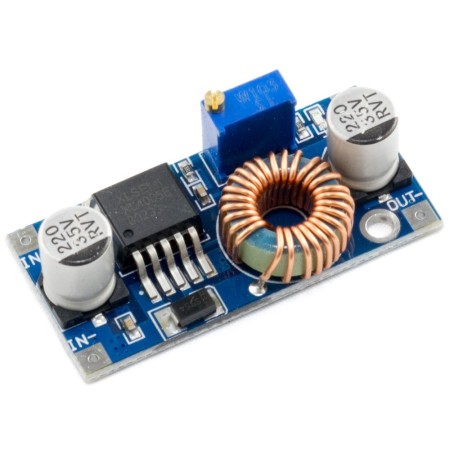

Módulo step down XL4005
El Módulo step down XL4005 con el preset regula la tensión de salida, la cual se encuentra siempre por debajo de la tensión de alimentación del módulo adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck.
Módulo step down XL4005
Este es un convertidor de voltaje Step-Down DC-DC tipo Buck, con un potenciómetro multivuelta para regular el voltaje deseado. Es capaz de manejar una carga de hasta 5A con una alta eficiencia. Cuando se emplee para una corriente mayor a 2.5A se recomienda utilizarlo con un disipador de calor.
Este circuito te permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor, por ejemplo si tienes una fuente de 12V puedes regularlos a 5V, 3.3V, 2.2V, etc, para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, etc.
Este módulo está basado en el Regulador DC-DC Step Down XL4005 que es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck. Es capaz de conducir una corriente de hasta 5A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. Este dispositivo está disponible con voltaje de salida ajustable. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.
El módulo convertidor XL4005 es un regulador de tipo conmutado, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.
ESPECIFICACIONES TÉCNICAS
- Voltaje de operación: 5V ~ 32V DC
- Voltaje de Salida: 1.2V ~ 30V DC Ajustable (el voltaje de entrada debe tener al menos 1.5V más que la salida).
- Corriente de Salida: máx. 5A, 4.5A recomendado (usar disipador para corrientes mayores a 2.5A).
- Potencia de salida: 50-70W, utilizar disipador
- Eficiencia de conversión: 96%
- Regulación de carga: S (I) ≤ 0.8%.
- Regulación de voltaje: S (u) ≤ 0.8%.
- Frecuencia de Trabajo: 150KHz
- Ripple en la salida: 50mV (máx.) 20M bandwidth
- Temperatura de trabajo: -40℃ ~ +85℃
- Protección de cortocircuito y sobre temperatura.
- Aplicaciones: Reducir el voltaje de una fuente como una batería, una fuente de voltaje, cargadores de celular, etc., a un voltaje menor deseado utilizando un proceso muy eficiente comparado a los tradicionales reguladores lineales.
- Dimensiones: 6.6cm x 3.9cm x 1.8cm.
LINKS
La compra incluye
- Módulo step down XL4005
- Ancho
- 2 cm
- Profundidad
- 4.5 cm
- Voltaje de operación
- 5 v - 32 v
- Alto
- 1 cm
