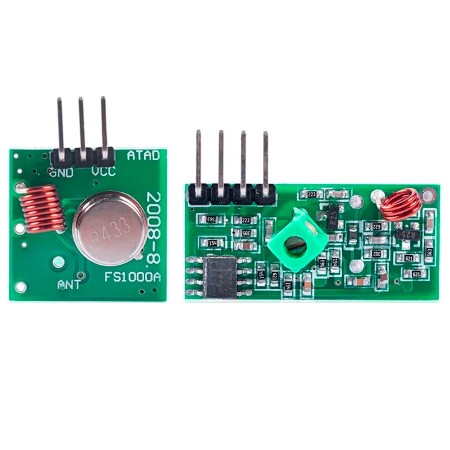

Modulo Rf Transmisor Y Receptor 433 Mhz Arduino
Estos modulo nos van a servir para poder establecer una comunicación inalámbrica unidireccional de forma muy económica. Un modulo manda y el otro recibe. Ideal en comunicación para controlar robots, pequeños vehículos o para transmisión de datos.
En muchas ocasiones es necesario establecer un enlace de comunicación inalámbrico entre microcontroladores, la forma más sencilla es utilizando estos módulos de radiofrecuencia: un transmisor y un receptor de 433MHz. Estos módulos nos permiten realizar una conexión inalámbrica simplex (un solo sentido) entre 2 microcontroladores como: pic, arduino, etc.
La frecuencia de trabajo es de 433MHz, debido a que es una banda de libre uso. Para utilizar estos módulos basta con alimentarlos y conectar el pin de Datos por un lado del Transmisor (TX) y en otro el Receptor (RX). Para la programación no es necesario agregar ningún tipo de librería, ya que es un proceso "transparente", por lo que el programa sería igual a usar una comunicación serial (UART) entre 2 MCUs, sin embargo existen algunas librerías que nos ofrecen ciertas ventajas como: verificación de errores, redundancia, etc.
La antena tiene una gran influencia en el módulo receptor, por lo que se recomienda conectar un cable de cobre de unos 17cm de largo para alcanzar la frecuencia de 433MHz. La posición de la antena también afecta la recepción de datos. El cable de la antena debe estar debidamente aislado.
ESPECIFICACIONES TÉCNICAS
Módulo TX:
- Voltaje de Operación: 3.5V~12V
- Entrada de datos: TTL
- Corriente de trabajo: Máximo <= 40mA (12V), mínimo <= 9 mA (3.5V);
- Alcance: 10 metros
- Potencia de transmisión: 10 mW (5V);
- Frecuencia de transmisión: 433MHz
- Tasa de transferencia de datos: 4KB/seg
- Baud Rate recomendado: 2400
- Modulación: ASK/OOK
- Antena (no incluida): Alambre de cobre de 25cm (recomendado)
- Pines de salida: DATA(TX)/VCC/GND
Módulo RX:
- Voltaje de Operación: 5V DC
- Consumo de corriente: 4mA
- Sensibilidad del receptor: -105dB
- Frecuencia de recepción: 433MHz
- Modulación: ASK/OOK
- Principio de funcionamiento: Receptor Super regenerativo
- Antena (no incluida): Alambre de cobre de 25cm~32cm (recomendado en forma de espiral)
- Pines: GND/DATA(RX)/VCC
LA COMPRA INCLUYE
- 1 Receptor
- 1 Transmisor
